TA-PB-2マニュアル

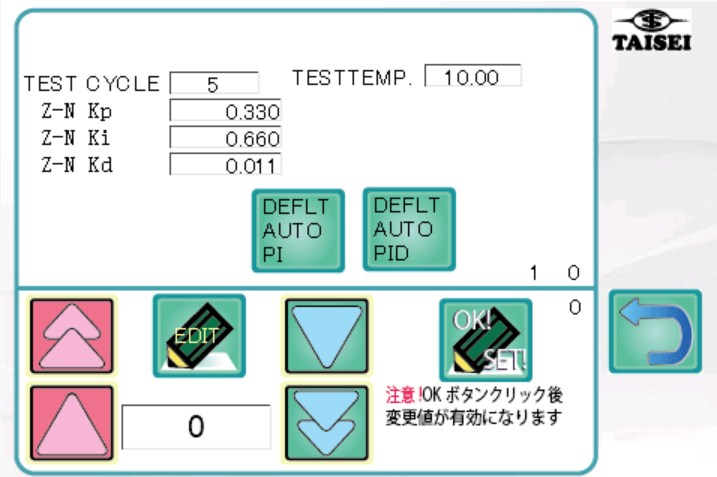

自動チューニング画面で、ボタンを押すと、この画面が表示されます。この画面では、自動チューニングに必要な各種パラメータを設定する事が可能です。

TEST CYCLE:自動チューニングを行う為に必要なトライアル回数を設定します。 4回以上が有効ですが、回数にかかわらず、１回目のトライアル値は無視されます。

Z-N Kp、Z-N Ki、Z-N Kd 値は自動チューニングする為の係数です。「DEFLT AUTO PI」または「 DEFLT AUTO PID」ボタンを押す事で、デフォルト値を簡単にセットする事が可能です。

どのパラメータを変更するのか選択出来ます。一回押すごとに、違うパラメータ値が、このボタン下の枠に表示されます。表示された内容は、OK SET ボタンが押されるまで、更新されません。OK SET ボタンを押す前にEDITボタンを押すと、更新されずに違うパラメータ値が表示されます。

これらのボタンはEDITボタンによって、選択されたパラメータ値をインクリメント（増す）します。

これらのボタンはEDITボタンによって、選択されたパラメータ値をディクリメント（減らす）します。
