TA-PB-2マニュアル

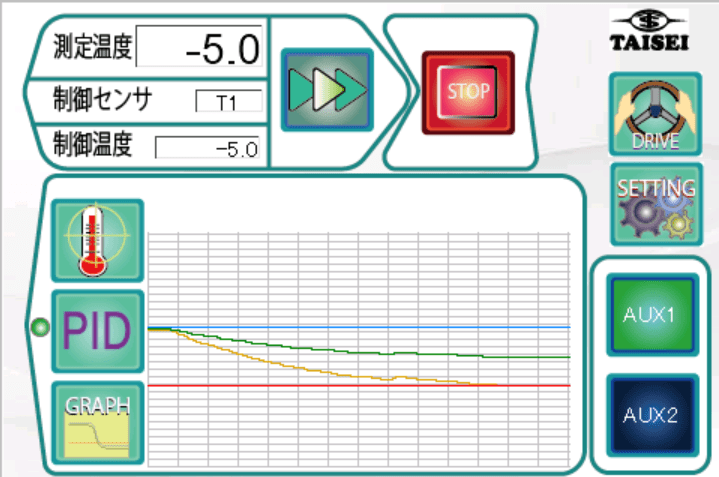

起動するとこのページが表示されます。この状態は、ペルチェを駆動しており、制御センサはT1で、制御温度が-5℃、その測定温度は-5です。また、AUX1はONの状態です。

温度設定等、制御パラメータ設定画面に移動します。

AUTO-PIDやセンサ設定等、各種ページへのナビゲーションメニューへ移動します。

制御開始、ペルチェを駆動開始します。

制御停止、ペルチェの駆動を停止します。

現在接続されている有効なセンサの温度をグラフの上部に表示させます。

各PID値表示現在のPID値をグラフの上部に表示させます。

グラフ表示グラフの上部に表示されている温度またはPID値を非表示にして、グラフをリフレッシュし、掃引再開します。

AUX1 ON/OFF制御します。点灯していればAUX がONの状態、消灯していればOFF の状態です。

AUX2 ON/OFF制御します。点灯していればAUX がONの状態、消灯していればOFF の状態です。
